Электронная модель тепловых сетей – на пути к цифровому двойнику
Электронная модель системы теплоснабжения (ЭМТС) — это уже не просто набор карт и таблиц, а полноценный математический инструмент, связывающий топологию сети, гидравлику и термодинамику.
Разберем, что такое современная электронная модель, зачем она нужна и как она работает.
Нормативная база и определение
По сути, ЭМТС — это математическая модель тепловой сети, наложенная на топографическую основу поселения (ГИС), которая позволяет решать системы уравнений сохранения массы и энергии для каждого узла и участка трубы.
Ключевой функционал
Электронная модель системы теплоснабжения реализует набор специализированных расчётных и аналитических функций, необходимых для проектирования[N1], оптимизации и управления тепловыми сетями. Вот основные компоненты функционала:
Гидравлический расчёт сети
Это центральная функция электронной модели. Система решает систему уравнений Бернулли для каждого участка трубопровода, определяя:
- Давления в узлах сети — критический параметр для обеспечения подачи тепла ко всем потребителям.
- Расходы теплоносителя по отдельным участкам магистралей и ветвям.
- Скорости потока в трубах (должны быть в диапазоне 0.5–2.0 м/с для оптимальной работы).
- Потери напора на участках и в арматуре (задвижки, вентили, дросселирующие элементы).
Результаты выводятся в виде пьезометрических графиков, показывающих распределение доступного напора от источника до конечного потребителя.
Наладочный расчёт
Используется для подбора оптимальных параметров регулирующей арматуры — дроссельных шайб, сопел элеваторов, регуляторов давления. На этом этапе:
- Задаются целевые расходы для каждого потребителя.
- Модель рассчитывает размеры дросселирующих элементов.
- Проверяется обеспечение расчётных давлений в узлах подключения.
Это позволяет избежать ошибок при изготовлении и монтаже дроссельной арматуры в реальной сети.
Поверочный расчёт
Проводится для анализа фактического состояния действующей сети. Модель определяет:
- Фактические расходы при известных давлениях в характерных точках (измеренные манометрами).
- Степень зарастания труб (по разнице между расчётными и фактическими потерями напора).
- Наличие утечек в сети (по дисбалансу расходов).
- Проблемные участки с недостаточным давлением.
Тепловой расчёт
Модель учитывает энергетические процессы в сети:
- Тепловые потери через изоляцию труб в зависимости от длины, диаметра, типа прокладки и возраста.
- Температуры в узлах при переходе через ЦТП (центральные тепловые пункты) и элеваторы.
- Баланс тепловой энергии между источником и потребителями.
- Температурный график отпуска тепла в зависимости от наружной температуры воздуха.
Моделирование аварийных режимов и переключений
Диспетчер может заранее смоделировать:
- Закрытие задвижки на магистрали и оценить, какие потребители останутся без тепла.
- Отключение одного источника тепла и проверить, обеспечит ли второй источник необходимый напор.
- Влияние подключения нового микрорайона на давления в существующей сети.
Это предиктивное моделирование критически важно для безопасности и надёжности системы.
Оптимизация и сценарное моделирование
На основе электронной модели разрабатываются варианты развития сети (Мастер-план):
- Подключение новых потребителей.
- Замена изношенных участков на трубы большего диаметра.
- Размещение дополнительных насосных станций.
- Переход на пониженный температурный график для снижения потерь.
- Интеграция возобновляемых источников тепла.

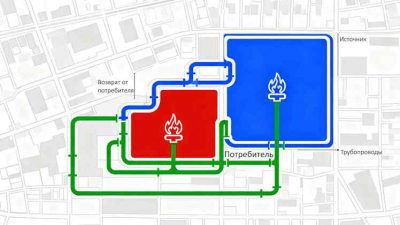

ГИС-интеграция и визуализация
Электронная модель привязана к топографической основе города и позволяет:
- Отображать сеть в виде цветных линий (магистрали, распределительные сети, домовые вводы).
- Маркировать источники тепла, насосные станции, регулирующие узлы.
- Показывать давления и температуры в каждом узле на карте в реальном времени (если подключена телеметрия).
- Экспортировать результаты для подготовки схем теплоснабжения и технических паспортов.
Экспорт отчётов и документации
Модель автоматически генерирует:
- Пьезометрические графики и температурные кривые.
- Таблицы с параметрами всех узлов и участков.
- Сводки по тепловым потерям и их причинам.
- Рекомендации по модернизации.
Программное обеспечение
На российском рынке стандартом де-факто являются несколько программных комплексов, используемых для разработки Схем теплоснабжения:
- ZuluThermo (Политерм): Наиболее распространенное решение. Отличается мощным геоинформационным модулем и возможностью интеграции с веб-сервисами (через ZuluServer). Позволяет строить пьезометрические графики в реальном времени.
- CityCom (ИГС «СитиКом»): Часто используется крупными эксплуатирующими организациями для диспетчеризации. Ориентирован на интеграцию с телеметрией (SCADA).

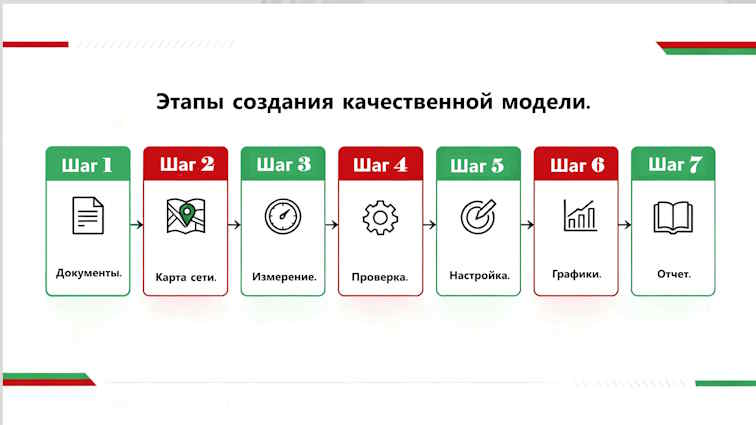

Этапы создания качественной модели
Этап 1: Сбор и подготовка исходных данных (Паспортизация)
Это фундаментальный этап, от качества выполнения которого зависит вся последующая работа. Необходимо собрать следующие данные:
- Геометрические параметры сети:
- Координаты всех узлов сети (котельные, ЦТП, перемычки, конечные потребители) в форме, совместимой с ГИС.
- Геодезические высотные отметки (Z-координаты) для каждого узла. Ошибка в геодезии на 10 метров может привести к неправильному расчёту пьезометрического графика на 0.1 МПа.
- Длины трубопроводов между узлами (с точностью до 5–10%).
- Диаметры и толщины стенок всех труб.
- Технические характеристики сети:
- Год ввода участка в эксплуатацию (для определения степени коррозии и зарастания).
- Тип прокладки: канальная, бесканальная, подземная.
- Материал и состояние изоляции (ППУ, минвата, асбоцемент, пенопласт).
- Типы и количество арматуры: задвижки, обратные клапаны, дроссельные шайбы, регуляторы давления.
- Данные о потребителях:
- Расчётные тепловые нагрузки для отопления, вентиляции и горячего водоснабжения (в кВт или Гкал/ч).
- Графики изменения нагрузок в течение отопительного сезона.
- Подключение через элеватор или насосный узел (влияет на расчётную схему).
- Характеристики источников тепла:
- Производительность (максимальный расход, МПа) каждого источника.
- Температурный график (температура прямой и обратной линии в зависимости от наружной температуры).
- Наличие аккумулирующих ёмкостей и их ёмкость.
Все данные обычно собираются из проектной документации, паспортов оборудования, кадастровых планов и опросов ТСО.
Этап 2: Оцифровка и построение топологической схемы
На этом этапе данные вносятся в выбранное программное средство (ZuluThermo, CityCom и т.д.):
- Создание узлов сети в ГИС с привязкой к топографической основе города.
- Отрисовка трубопроводов между узлами с учётом реальной прокладки.
- Назначение параметров элементов: диаметры, длины, типы арматуры, тип прокладки.
- Определение типов узлов: источник тепла, потребитель, регулирующий узел, перемычка.
- Проверка топологии — модель должна корректно отображать структуру сети без циклов и разрывов.
На выходе получается полная топографическая модель, но без гидравлических расчётов.
Этап 3: Калибровка модели (самый критичный этап)
Это процесс настройки модели таким образом, чтобы расчётные значения давлений в контрольных точках совпадали с фактическими измерениями манометров в котельных, ЦТП и конечных потребителях.
Процесс калибровки:
- Выбор контрольных точек — минимум 3–5 манометров в разных частях сети (у источника, в конце магистрали, в ветвях).
- Сбор фактических данных в аналогичных условиях:
- Давление в узлах (измеренные манометры).
- Температура прямой и обратной линий.
- Расходы (если есть счётчики).
- Наружная температура в момент измерения.
- Сравнение расчётных и фактических давлений:
- Если расчётное давление выше — скорее всего, занижены потери напора (трубы менее заросли, чем предполагалось).
- Если расчётное давление ниже — потери напора завышены (трубы более заросли).
- Корректировка коэффициентов шероховатости труб — увеличение или уменьшение эквивалентной шероховатости материала трубы, пока расчёты не совпадут с измерениями.
- Итеративная проверка — калибровка проводится несколько раз с разными наружными температурами и нагрузками, чтобы модель была адекватна во всех режимах.
Без калибровки модель остаётся теоретической фикцией, непригодной для практического использования.
Этап 4: Валидация и верификация
После калибровки модель проверяется на адекватность:
- Проверка баланса массы — сумма расходов, поступающих в узел, должна равняться сумме расходов, выходящих из узла.
- Проверка энергетического баланса — тепловые нагрузки потребителей должны соответствовать разности энтальпий подаваемого и обратного теплоносителя.
- Анализ скоростей в трубах — должны быть в рекомендуемых диапазонах (0.5–2.0 м/с).
- Проверка давлений в конечных потребителях — не должны быть ни слишком высокими (риск разрушения), ни слишком низкими (риск завоздушивания).
Этап 5: Уточнение данных о потребителях и архитектура модели
На основе гидравлических расчётов может потребоваться корректировка данных о потребителях:
- Если модель показывает недостаточное давление у конечного потребителя, возможно, занижена его нагрузка или ошибка в геодезии.
- Если давление избыточно, это означает необходимость установки регулятора давления.
Модель уточняется итеративно до достижения приемлемого соответствия между расчётом и реальностью.
Этап 6: Сценарное моделирование и разработка вариантов развития
После успешной калибровки модель готова к использованию для стратегического планирования:
- Базовый сценарий — моделирование текущего состояния сети в различных режимах (от минимальной летней нагрузки до пиковой зимней).
- Сценарии развития (Мастер-план):
- Подключение новых микрорайонов и коммерческих объектов.
- Замена изношенных участков на трубы большего диаметра.
- Размещение дополнительных насосных станций.
- Переход на низкотемпературный график (4-го поколения).
- Анализ результатов — для каждого варианта определяются инвестиционные затраты, сроки окупаемости, эффект снижения потерь.
Этап 7: Документирование и актуализация
Создаётся полная документация по модели:
- Описание методики построения модели и её допущения.
- Перечень исходных данных и их источники.
- Результаты калибровки и сравнение с фактическими данными.
- Пьезометрические графики для различных режимов работы.
- Таблицы параметров всех узлов и участков.
- Рекомендации по модернизации с расчётами эффектов.
Модель требует периодической актуализации (раз в 3–5 лет) при изменении структуры сети, замене оборудования или получении новых данных о зарастании труб.
Электронная модель системы теплоснабжения обеспечивает комплексное развитие централизованных систем теплоснабжения и способствует принятию эффективных управленческих решений в части расчетов, проверки и модернизации тепловых сетей с использованием ресурсов и возможностей модели. Модель позволяет проводить гидравлические расчёты как самой схемы теплоснабжения, так и схемы горячего водоснабжения, что позволяет получать полную картину работы системы в различных режимах. Кроме того, реализована возможность проведения наладочных расчетов, необходимых для настройки режимов работы, и проверочных расчетов, которые используются для оценки текущего состояния сети и выявления отклонений от нормативных параметров. Такие возможности делают электронную модель незаменимым инструментом для планирования, эксплуатации и развития систем теплоснабжения, обеспечивая прозрачность и обоснованность решений.
