ЯХТЭ (Ямное хранилище тепловой энергии)
ЯХТЭ (Ямное хранилище тепловой энергии) — это технология сезонного подземного накопления тепла в больших изолированных водяных котлованах (ямках), которые работают как «термальный аккумулятор» для систем централизованного теплоснабжения.
Принцип работы и конструкция

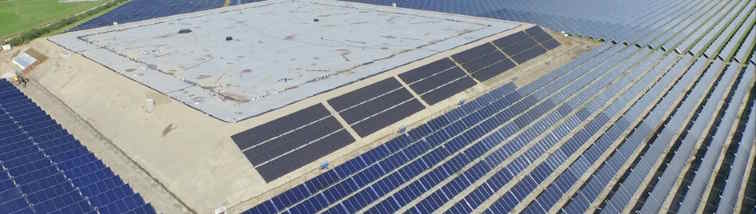

ЯХТЭ представляет собой большой открытый котлован, наполненный водой, с теплоизоляцией по периметру и сверху.
Летом избыточное тепло, чаще всего получаемое от солнечных коллекторов или теплоотдачи промышленных объектов, накапливается в водяном резервуаре.
Зимой накопленное тепло забирается из хранилища и подается в сеть отопления, что позволяет существенно снизить потребление ископаемого топлива и электроэнергии на отопление.
Масштабы и эффективность
Такие системы обычно имеют объемы хранения десятки и сотни тысяч кубометров воды, с энергоёмкостью в тысячи мегаватт-часов (МВт·ч).

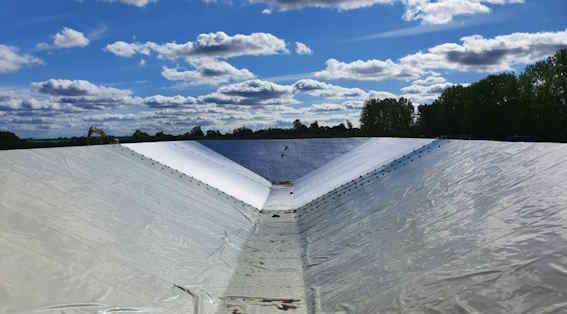

Например, в Большом Копенгагене ЯХТЭ имеет объем 70 000 м³, мощность зарядки/разрядки 30 МВт и энергоёмкость около 3 300 МВт·ч.
ЯХТЭ позволяет делать 25–30 циклов зарядки/разрядки в год, эффективно балансируя сезонные колебания потребления тепла.
Преимущества ЯХТЭ
- Значительно снижает пики нагрузки на теплоисточники и электрические сети.
- Позволяет интегрировать в теплосеть большие объемы возобновляемого тепла (солнечного, отходящего).
- Уменьшает выбросы CO₂, повышая устойчивость и экологичность централизованного теплоснабжения.
- Снижает себестоимость тепла, улучшая экономику производства и транспортировки тепла в сети.
Примеры применения
Дания, крупнейший пользователь ЯХТЭ, реализует проекты с солнечными тепловыми коллекторными полями и ЯХТЭ, покрывая до 50-55% годового спроса на тепло в ряде муниципальных систем отопления (например, проект SUNSTORE в Марстале).
LIFE SET HEAT — международный проект, тестирующий ЯХТЭ в Восточной Европе, направленный на повышение доли возобновляемого тепла в централизованных системах отопления с выработкой до 35% к 2025 году.
Значение для энергетической системы
ЯХТЭ играет ключевую роль в энергетическом переходе, позволяя сохранять и использовать сезонное тепло.
Повышает интеграцию переменных возобновляемых источников энергии за счет сезонного накопления тепла.
Служит важным компонентом для достижения климатических целей Европы и других регионов.
Сравнение эффективности ЯХТЭ и сезонных аккумуляторов горячей воды
Сравнение показывает следующие ключевые отличия:
| Параметр | ЯХТЭ (Ямное хранилище тепловой энергии) | Сезонные водяные аккумуляторы |
|---|---|---|
| Конструкция | Большой изолированный водяной котлован (ямка) | Крупные изолированные резервуары (цилиндрические или прямоугольные) на поверхности или под землёй |
| Объемы | Очень большие (десятки - сотни тысяч м³) | Обычно меньше, ограничены конструктивно (до нескольких тыс. м³) |
| Энергоёмкость | Высокая (до нескольких тысяч МВт·ч) | Средняя, зависит от объема и изоляции |
| Тепловые потери | Низкие благодаря естественной теплоизоляции грунтом и конструкции, но зависят от объема и качества покрытия | Более высокие, особенно при условии расположения над землей |
| Энергетическая эффективность (энергия/эксергия) | В исследованиях достигает 63-92% энергии, эксергии 48-73% | Сравнима с ЯХТЭ, но обычно ниже за счёт большего смешивания и потерь |
| Территориальные требования | Требует значительных площадей, лучше подходит для пригородных или сельских зон | Может быть размещён компактнее, но требует хорошей изоляции и затрат на строительство |
| Цикличность зарядки | 25-30 циклов в год (сезонное накопление тепла) | Аналогично, но зависит от конструкции |
| Стоимость | Низкая на единицу хранения из-за простоты конструкции (выкопанная яма с изоляцией и водой) | Выше из-за конструктивных работ и необходимости дополнительной теплоизоляции |
| Степень использования | Эффективнее для больших систем с интеграцией солнечного и отходящего тепла | Чаще используется на меньших объектах или для краткосрочного хранения |
ЯХТЭ более эффективна для крупных систем централизованного теплоснабжения с большой сезонной нагрузкой, имеет высокую энергоэффективность и низкие потери за счет естественной теплоизоляции грунтом и большого объема воды.
Сезонные водяные аккумуляторы удобны для более компактных или городских систем, где крупные хранилища сложнее реализовать. Однако из-за высокой теплоотдачи и меньших объемов, их эффективность обычно ниже.
ЯХТЭ требует больше территории и подходит для пригородных и сельских районов, тогда как водные резервы можно размещать в непосредственной близости к потребителям с более высокой степенью контроля и обслуживания.
Заканчивают (разряжают) тепло от солнечной энергии в ЯХТЭ (Ямное хранилище тепловой энергии) следующим образом:
Летом солнечные коллекторы или другие возобновляемые источники нагревают воду в большом изолированном водяном резервуаре (котловане), где вода может достигать температуры до 90 °C. Это тепло хранится в течение нескольких месяцев за счет хорошей теплоизоляции крупных подземных ям и естественной теплоизоляции грунта.
В отопительный сезон (обычно осень-зима) накопленное тепло последовательно забирается из ЯХТЭ с помощью систем теплообмена. Вода из котлована циркулирует и через теплообменники передается в сеть централизованного теплоснабжения для подачи в дома и предприятия. Температура воды в сети постепенно снижается по мере отдачи тепла.
При необходимости можно использовать тепловой насос, чтобы повысить температуру теплоносителя до нужного уровня, что увеличивает эффективность использования накопленного тепла и уменьшает возвратные температуры в сеть, улучшая экономику всей системы.
Переход от зарядки к разрядке происходит естественно по мере изменения сезонов. Весной и летом система вновь переключается на накопление тепла, таким образом обеспечивая цикличность работы.
За счет больших объемов воды ЯХТЭ значительно снижает тепловые потери по сравнению с мелкими резервуарами, позволяя хранить тепло с минимальными утечками и высокой энергетической эффективностью в течение всего хранения.
Тепло от солнечных коллекторов в ЯХТЭ "заканчивают" через передачу накопленного горячего теплоносителя в систему отопления зимой, иногда с поддержкой тепловых насосов для оптимизации температуры и повышения КПД системы централизованного теплоснабжения.
