Структура технического задания на проектирование тепловой сети
Ключевые разделы и требования для разработки проектной документации
Общие положения
Эффективность и технологичность современных решений в теплоэнергетике
Техническое задание является основополагающим документом, определяющим цели, задачи и требования к проектированию тепловой сети. Оно формируется заказчиком и служит руководством для проектировщиков на всех этапах работы.
Цель проектирования
Определение целей строительства тепловой сети является отправной точкой для разработки проекта. Цели должны быть конкретными, измеримыми и достижимыми.
Примеры целей:
- Обеспечение теплоснабжением новых жилых районов
- Подключение промышленных объектов к централизованной системе теплоснабжения
- Замена устаревших тепловых сетей с повышением эффективности
- Снижение тепловых потерь при транспортировке теплоносителя
- Интеграция объектов в существующую систему теплоснабжения
Местоположение
Точное указание месторасположения планируемого строительства необходимо для проведения изыскательских работ и анализа условий прокладки теплотрассы.
Ключевые аспекты:
Точное расположение начала и конца трассы, ключевых точек
Учет расположения других инженерных сетей (водопровод, канализация, газопровод, слаботочные сети, электросети)
Наличие дорог, зеленых насаждений, строительных объектов на пути трассы
Исходные данные
Комплексная характеристика района строительства позволяет учесть все факторы, влияющие на проектирование и эксплуатацию тепловой сети.
Необходимые данные:
- Расчетные температуры наружного воздуха
- Глубина промерзания грунта
- Среднегодовое количество осадков
- Характеристики грунтов
- Уровень грунтовых вод
- Сейсмичность территории
- Планы инженерных сетей
- Технические условия на подключение
- Ограничения и зоны отчуждения
Требования к проекту
В данном разделе формулируются конкретные технические и эксплуатационные требования к проектируемой тепловой сети, которые должны быть выполнены в процессе проектирования.
Производительность системы отопления
Расчет необходимой мощности теплоснабжения выполняется на основе анализа потребностей всех подключенных потребителей.
Параметры расчета:
Расчет максимальной и средней тепловой нагрузки для каждого потребителя
Учет сезонных и суточных колебаний потребления тепловой энергии
Учет возможного увеличения нагрузки в будущем
Технические характеристики теплоносителя
Определение параметров теплоносителя необходимо для выбора оборудования и материалов тепловой сети.
Основные параметры:
Температура подачи и возврата теплоносителя в расчетных условиях
Максимальное и минимальное давление в различных точках системы
Требования к химическому составу и очистке воды
Гидравлический расчет сетей
Гидравлический расчет необходим для анализа и настройки режимов работы тепловых сетей в отопительный, летний и аварийный периоды. Для современных разветвленных и многокольцевых сетей с большим числом абонентов, какими являются реальные теплосети, такой расчет может быть выполнен только с применением специализированных программных комплексов. Расчет учитывает множество факторов: различные схемы присоединения потребителей (зависимые и независимые), степень автоматизации тепловых нагрузок, а также наличие на сети насосных станций, регуляторов давления и расхода. Качественно выполненный гидравлический и тепловой расчет сетей обеспечивает надежность и эффективность теплоснабжения.
Детальная проработка проекта инженером
Стоимость проектирования
Бюджетирование проектных работ требует учета множества факторов. Итоговая цена складывается не только из протяженности трассы, но и зависит от диаметра трубопроводов, сложности рельефа, наличия пересечений с другими коммуникациями и количества проектируемых сооружений. Подробный разбор критериев, оказывающих влияние на стоимость проектирования тепловых сетей, поможет заказчику грамотно спланировать инвестиции и подготовить корректное техническое задание.
Теплосетевые объекты и стадийность проекта

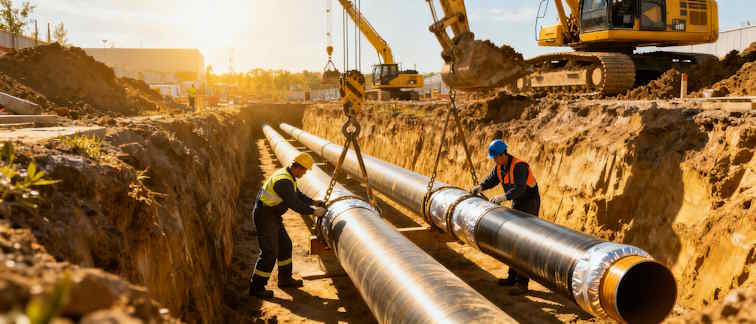

Монтаж современных предизолированных труб
Техническое задание должно четко определять состав объектов тепловой сети и требуемые стадии разработки проектной документации.
Состав объектов:
- Непосредственно трубопроводы тепловой сети.
- Тепловые камеры с запорной и регулирующей арматурой.
- Насосные станции (повысительные, подкачивающие).
- Системы оперативного дистанционного контроля (СОДК).
- Узлы учета тепловой энергии и теплоносителя.
Стадийность проектирования:
- Стадия "П" (Проектная документация): Разрабатывается для прохождения государственной или негосударственной экспертизы.
- Стадия "Р" (Рабочая документация): Разрабатывается для выполнения строительно-монтажных работ.
- Одностадийное проектирование (Рабочий проект): Объединение стадий "П" и "Р" для технически несложных объектов.
Техническое задание на проектирование тепловой сети должно содержать четкие, измеримые и достижимые требования, основанные на всестороннем анализе условий эксплуатации и потребностей абонентов. Качественно составленное техническое задание является залогом успешной реализации проекта.
